光伏el檢測是什么意思



EL英文全稱Electro Luminescence，即電致發光，也可以叫電子發光檢測。通過利用晶體硅的電致發光原理，配合高分辨率的紅外相機拍攝晶體硅的近紅外圖像，通過圖像軟件對獲取成像圖像進行分析處理從而對太陽能電池片、光伏組件等的缺陷判定。

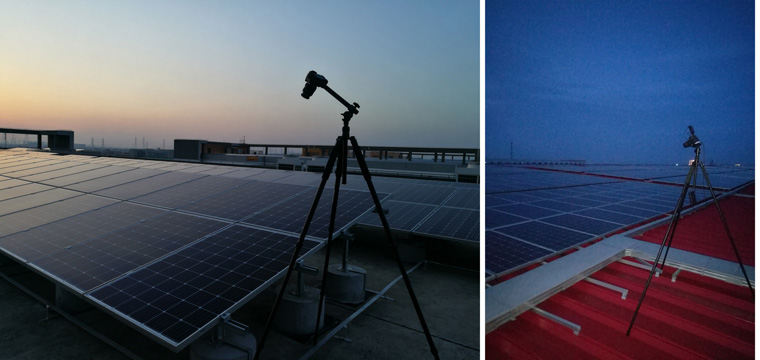

目前EL檢測應用在光伏行業方面，如光伏組件的缺陷檢測、太陽能電池片內部缺陷檢測、硅片隱裂檢測等。在光伏組件、光伏電站中采用便攜式的EL檢測儀，可以適應不同環境、不同場所的應用，方便其對光伏組件產生的內部缺陷進行快速識別判斷。



在太陽能電池片生產中，EL檢測儀可以應用于太陽能電池片分機來識別機器視覺系統不容易識別的內部缺陷，如黑心、黑斑、斷柵、隱裂、碎片等缺陷。在電池片、硅片的分選中，普通的缺陷、顏色可通過機器視覺系統進行識別判斷，但對于一些內部缺陷系統不易識別或容易漏檢，這樣就導致分選設備誤判或漏判分選效率不高。目前的EL檢測儀技術可實現電池片正、反缺陷、顏色、內部缺陷進行識別判斷分選，檢測速度達到國際同類水平，檢測效率大幅提高。



光伏pl檢測與el檢測的區別



光致發光（PL）



PL是檢測原材料的有效方法，如Fig.2-1所示，以大于半導體硅片禁帶寬度的光作為激發手段，激發硅中的載流子，當撤去光源后，處于激發態的電子屬于亞穩態，在短時間內會回到基態，這一過程中會釋放波長為1100nm的光子，光子被靈敏的CCD相機捕獲，得到硅片的輻射復合圖像。



電致發光（EL）



EL與PL工作原理相似，但不同之處在于激發非平衡載流子的方式不同，即在電池的正向偏壓下，注入非平衡載流子（Fig.2-2）。
